집적 어태치먼트
부착 타이밍벨트 ATN
|
페이지 [1][2][3][4][5][6][7][8][9]
페이지 -9-
|
|

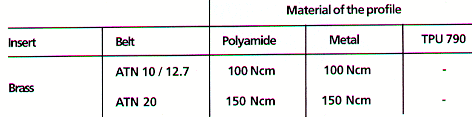

브라스 인서트용
|

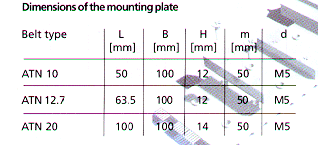

설치 플레이트의 용도와 규격
프로파일을 장착할 때 인서트의 풀림회전을 방지하기 위하여 벨트는 피치에 맞는 이 플레이트에 끼워야 합니다. 그림과 같은 프라스틱 플레이트는 장착하려는 프로파일을 지탱하는 치구와 조립될 수 있도록 M5규격의 구멍이 마련되어 있습니다.
한 가지 유념사항은, 프라스틱 인서트의 나사가 스크류를 조이는 동안 까지는 경우가 발생하면 그 인서트를 새로운 것으로 바꾸어야만 합니다.
|
|
|
|
|
인서트 홈 뚫기용 펀치 |
