집적 어태치먼트 부착 타이밍벨트 ATN
BRECO - BRECOFLEX - TIMING BELTS

페이지 [1][2][3][4][5][6][7][8][9]
페이지 -6-

위에서 언급한 바와 같이-

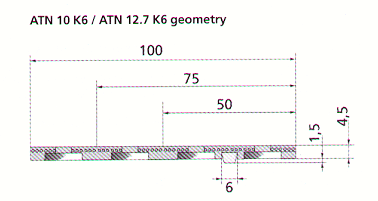

75mm폭 벨트의 경우에는 50mm벨트에서와 같은 위치에 브이가이드가 위치하고, 한 쪽에는 압입 구멍이 한 개, 반대편에는 두 개가 되고,

100mm폭에서는, 압입 구멍이 한 개와 세 개로 비대칭의 구조를 갖게 됩니다.
설계에 착오없으시기 바랍니다

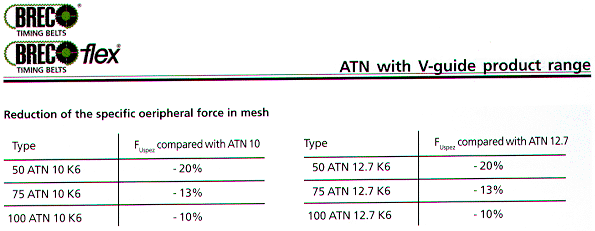

위의 표는 브이가이드가 부착된 벨트의 장력이 표준 규격의 장력보다 표시된 값 만큼 약하다는 것입니다

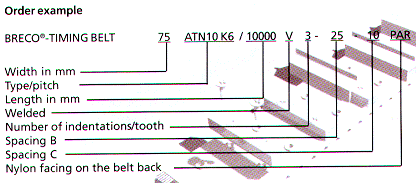

주문의 예 :

벨트폭 / 벨트의 타입과 피치 / 벨트의 길이 / 벨트의 접착여부 / 치 당 압입구멍 수 / B의 간격 / C의 간격 / 벨트의 배면에 나이론 천을 도포시킴
