| RoHS |
|
 |
|
 |
|
DBG 180, DBG 260, DBG 300
유기질화이버와 특수레진으로 구성되고 윤활제로 변형시킨 특수
내마모성 슬라이딩
소재입니다. 사용온도는
180~ 300°C.
까지 입니다.
GA, GA 450
그라파이트 미립자를 주 재료로한 고성능 슬라이딩 소재입니다.
사용온도는
450~600°C입니다.
GE 10
G카본화이버로 보강된 특수 내마모성 고온 그라파이트 소재입니다
사용온도는 600°C.입니다 |
 |
|
|
|
|
|
PEEK
와 같은 열경화성 엔지니어링 플라스틱들이
열간장력과 기계적인 스트레스를 이기지 못하는

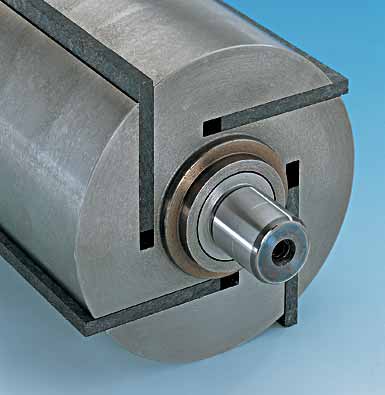

경우 이 소재들을 적용합니다. 즉, 이 소재들은
고온환경에 운전되는 슬라이딩 레일, 리니아
가이드, 베아링 부시등의 소재로 적용할 때
탁월한 성능을 제공합니다. 180~600℃의
고온 환경에서 마찰계수는 낮고 내 마모성은
높은 소재를 원하실 때 이 소재들을 적용합니다. |
| |
|
 |
|
|
|
공급
형태와 표준 규격 |
|
|
| Type |
Size
(mm) |
Thickness (mm) |
Tolerance |
|
DBG 180 |
500 X 1,000 |
5/6/8/10/12/15/
20/25/30/35/40 |
± 0.3 mm |
|
DBG 260 |
500 X 1,000 |
5/6/8/10/12/15/
20/25/30/35/40 |
± 0.3 mm |
|
GA |
325 X 600 |
6/8/10/12/15/20/
25/30/40/50/65 |
± 0.3 mm |
|
GA 450 |
510 X 1,230 |
10/15/20/25/30 |
± 0.3 mm |
|
|
|
소재의
데이타
|
|
Test norm |
Unit |
DGB 180 |
DGB 260 |
GA
|
GA450
|
GE
10
|
|
밀도 |
|
kg/dm3 |
1.4 |
1.9 |
1.83
|
1.76
|
1.36
|
|
휨 강도 |
|
N/mm2 |
75 |
25 |
45
|
35
|
110
|
|
압축강도 |
|
N/mm2 |
140 |
80 |
110
|
75
|
180
|
|
체적저항 |
DIN 53482 |
? X cm |
1012 |
- |
0.0021
|
0.0014
|
-
|
|
미끄럼마찰 |
|
|
0.2 |
0.14 |
0.1
|
0.1
|
0.25
|
|
탄성률 |
|
N/mm2 |
7,000 |
- |
12.000
|
12000
|
30000
|
|
열 팽창계수 |
|
10-6 /K |
30 |
17 |
3.4
|
3.0
|
0.5
|
|
열 전도성 |
100°C |
W/mK |
0.35 |
<0.45 |
3.4
|
3.0
|
3.0
|
|
내열온도(장) |
|
°C |
160 |
220 |
600
|
450
|
450
|
|
내열온도(단) |
|
°C |
180 |
260 |
-
|
-
|
600
|
|
수축률 |
24 h/150°C |
% |
0.5 |
<0.1 |
-
|
-
|
-
|
|
수분흡수율 |
24 h |
% |
1.1 |
3.0 |
-
|
-
|
-
|
|
유/지 저항성 |
24h |
% |
resistant |
resistant |
-
|
-
|
-
|
|
*여기에
수록된 데이터는 통계학적 시험성적이므로 이 데이터를
근거로한 어떤 클레임도 수락하지 않습니다 |
써모 프라스틱 소재와
DOTHERM 듀로프라스틱 소재의 열-성능을 비교하면 아래와 같습니다.
열팽창계수
|
단위 |
PE-UHM |
PTFE |
PEEK |
PA |
PA4.6 |
PPS |
DBG180
|
DBG260
|
GA450
|
GA
|
10-6k--1 |
200 |
120 |
110 |
105 |
90 |
50 |
30
|
17
|
3
|
3
|
사용온도 |
단위 |
PE-UHM |
PA |
PA4.6 |
DBG180 |
PTFE |
DBG260 |
PPS
|
PEEK
|
GA450
|
GA
|
℃ |
76 |
85 |
155 |
160 |
210 |
220 |
230
|
250
|
450
|
600
|
|
슬라이딩마찰 |
단위 |
DBG180 |
DBG260 |
GA450 |
GA |
20℃ |
μ |
<0.20 |
<0.13 |
|
|
160℃ |
μ |
<0.15 |
<0.12 |
|
|
180℃ |
μ |
<0.15 |
<0.15 |
|
|
240℃ |
μ |
|
<0.15 |
|
|
260℃ |
μ |
|
|
|
|
380℃ |
μ |
|
|
0.10 |
0.10 |
600℃ |
μ |
|
|
|
0.10 |
|
고온 체인가이드
소재(Chain Guide)
엔지니어링 플라스틱 즉, PE-UHM,
PTFE, PA, PA4.6, PPS 및 PEEK 등이 감당할 수 없는 사양에 한차원
높은 내구성과 내열성능을 제공하는 소재들입니다. 특수플라스틱/그라파이트/카본/밤나무목재
등 스틸 가이드와 조합되어 180도 이상 600도에 이르는 각종 산업(공업)로
및 열 설비에 적용합니다. |
 |
체인가이드
규격품(완제품-체인가이드와 C형강
구분 판매)
아래에 제시된
가격은 10M 기준이며, 수량의 증감에 따라 가격의 UP/DOWN 이 있으니
예정가로 참고바랍니다. 최소 발주금액의 기준을 1,000,000.-원으로
하고, 미만인 경우에는 수입비용중 일부를 실비로 징구합니다.
그리고,
본 제품은 독일에서 완제품으로 수입되는 관계로 납기는 약 3-5주(항공),
8-10주(선박)으로 예정하시기 바랍니다 |
C-형강의
소재는 스틸(steel)이며 재원은 다음과 같습니다
C-형강 |
B |
b |
H |
s |
L |
단가/M(원) |
C1 |
24 |
17.5 |
5.2 |
1 |
- |
4000 |
C3 |
20 |
10 |
10 |
1.5 |
- |
7000 |
C5 |
28 |
14 |
12 |
2 |
- |
9000 |
C7 |
28 |
14 |
16 |
2.5 |
- |
15000 |
C9 |
38 |
22 |
18 |
2.5 |
- |
18000 |
C10 |
30 |
20 |
24 |
1.5 |
- |
13000 |
C11 |
45 |
31 |
40 |
2 |
- |
23000 |
C12 |
60 |
36 |
20 |
2.5 |
- |
32000 |
C13 |
65 |
40 |
55 |
3 |
- |
47000 |
C14H |
31 |
20 |
25 |
2 |
47 |
29000 |
C15V |
31 |
20 |
25 |
2 |
53 |
29000 |
|
|
|
타입 |
C형강 |
규격 |
단가/M(원) |
B |
H |
DBG180 |
GA450 |
CF3H15 |
C-3 |
20 |
15 |
113000 |
143000 |
CF3H18 |
C-3 |
|
|
|
|
CF5H15 |
C-5 |
28 |
15 |
140000 |
180000 |
CF9H20 |
C-9 |
38 |
20 |
169000 |
270000 |
|
|
타입 |
체인규격 |
ISO호칭 |
C형강 |
단가/M (원) |
DBG180 |
GA450 |
CT3H15 |
1/2"x5/16" |
08B-1 |
C-3 |
105000 |
143000 |
CT3H15 |
5/8"x3/8" |
10B-1 |
C-3 |
105000 |
143000 |
CT3H15 |
3/4"x7/16" |
12B-1 |
C-3 |
105000 |
143000 |
CT5H15 |
3/4"x7/16" |
12B-1 |
C-5 |
127000 |
163000 |
CT5H15 |
1"x17mm |
16B-1 |
C-5 |
127000 |
163000 |
CT5H15 |
1-1/4"x3/4 |
20B-1 |
C-5 |
127000 |
177000 |
|
|
타입 |
체인규격 |
ISO
호칭 |
C형강 |
단가/M(원) |
DBG180 |
GA450 |
CKG-10 |
1/2"x5/16" |
08B-1 |
C-10 |
210000 |
289000 |
CKG-10 |
5/8"x3/8" |
10B-1 |
C-10 |
210000 |
289000 |
CKG-10 |
3/4"x7/16" |
12B-1 |
C-10 |
210000 |
289000 |
CKG-11 |
1"x17mm |
16B-1 |
C-11 |
404000 |
359000 |
CKG-11 |
1-1/4"x3/4" |
20B-1 |
C-11 |
404000 |
359000 |
|
|
타입 |
체인규격 |
ISO호칭 |
단가/M |
DBG180 |
GA450 |
T
1H10 |
1/2"
x 5/16" |
08B-1 |
88000 |
111000 |
T
1H15 |
1/2"
x 5/16" |
08B-1 |
106000 |
136000 |
T 1H20 |
1/2"
x 5/16" |
08B-1 |
129000 |
161000 |
T
2H10 |
5/8"
x 3/8" |
10B-1 |
88000 |
111000 |
T
2H15 |
5/8"
x 3/8" |
10B-1 |
106000 |
136000 |
T 2H20 |
5/8"
x 3/8" |
10B-1 |
129000 |
161000 |
|
타입 |
체인규격 |
ISO호칭 |
단가/M(원) |
DBG |
GA450 |
T3H1 |
3/4"
x 7/16" |
12B-1 |
99000 |
126000 |
T3H15 |
3/4"
x 7/16" |
12B-1 |
121000 |
152000 |
T3H20 |
3/4"
x 7/16" |
12B-1 |
170000 |
182000 |
T4H15 |
1"
x 17mm |
16B-1 |
155000 |
210000 |
T4H20 |
1"
x 17mm |
16B-1 |
197000 |
256000 |
T5H15 |
1-1/4"x
3/4" |
20B-1 |
212000 |
277000 |
|
|
